シートレール強度試験

2014/12/31

本年最後の業務はキャンピングカービルダー様からご依頼頂いたワゴン車のセカンドシートレールの強度試験でした。
レール単体の強度を確認するのですが、スライドレールであるため、ラッチ部分など構造が複雑であり、計算による強度検討よりも実際の強度試験のほうが工数が低いと判断し、治具を製作しました。

協定規則に則った試験が行えるよう、治具の強度も考慮しながら製作しています。
またこの治具は同様の他車種シートレールにも使えるように調整式としてあります。

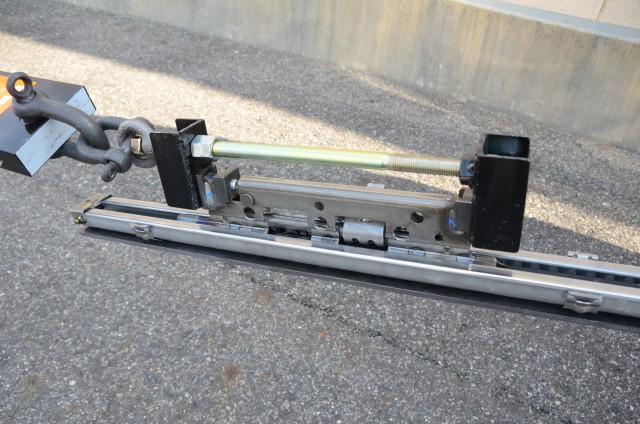

シートレール強度試験

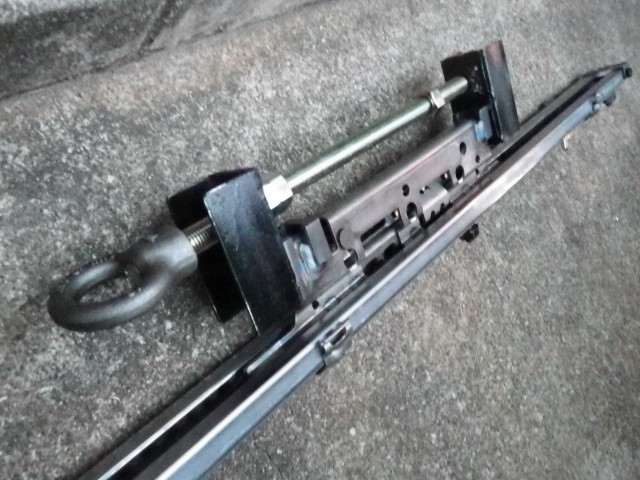

シートレール治具

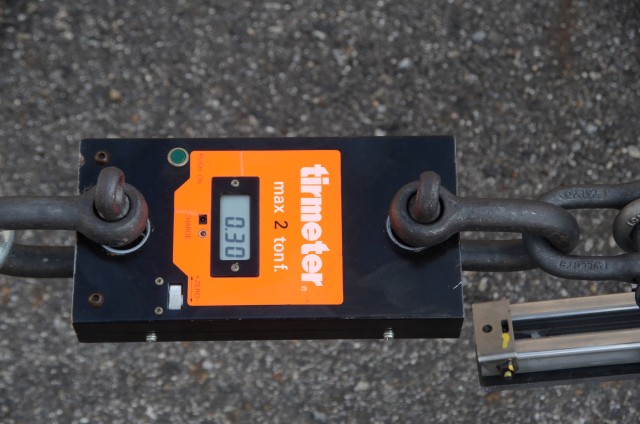

Sfc_7313

300kgの荷重を掛けています。

このような試験をはじめ様々な強度試験ができる環境が整っていますので、近日中に可能試験一覧を用意したいと思います。
